(07.08.19 一部の照度測定追記しました)
え～ お盆休みはブログもお休みして、帰省やら、仕事やら、してたわけですが、いくつかライト関係でも面白いネタはできたのですが、とりあえず手頃なところから。
遅ればせながら、日亜の 5mm の新しいやつ NSPW500GS-K1 b1W ってのを入手しました。
500CS の換装ネタが流行ってたころは、まだ MOD に手を出す前で、一年くらい前にやっとこさ 500CS を地元のお店(ボントンって大須のアメ横1号館2F)で買って、なんか十何年かぶりにハンダごてをひっぱりだした覚えがあります。
今回は 500GS ということで、通販でゲトしてみました。最近は(自分では)大人買い w で一気に 10 個買ってみたわけです。
# 以前は地元のお店というのもあり、2 個買って試してみては 5 個買い足したり、と、ちまちまやってました w
# 一個 200 円(+消費税)なんで 5 個でちょうど 1000 円って感じで買ってましたね
MOD とはいっても、あいかわらず工作系スキルが進歩しないので、お手軽に分解できるやつしか手をだせません。とりあえず、手持ちの 5mm 玉で簡単にバラせて、後々使えそうなやつを物色してみました。
左から INOVA の MicroLight ? え～と調光というか回路のついてるやつです。もともと CS か BS かわかりませんが、それなりに明るいのが入ってます。調光は High, Low, Strobe の 3 段階切り替えですので、ただの 100 均ライトとはひと味違います w
次は LED LENSER Moon です。LR44 x 4 個で Moon レンズタイプです。似たようなで LR44 x 3 個で Moon レンズついてないやつも簡単にバラせたので、交換してみましたが、やはり LR44 x 4 個が圧倒的に明るいので、今回はこっちのみ。
真ん中は 5mm リファレンスの ARC-P です。最近の 7 ルーメンになる前のモデルですが、電池がリチウムのほぼ新品が入ってます。500CS の選別品ですが、1.7V 越えのリチウムで最新 500GS に挑みます
右から二番目はノンブランド品の 5mm + AAA + 昇圧回路という中華ライトです。LightHound で高評価だったので、昔、MOD 用に買っておいたものです。
LightHound見てみたら、商品ページが見つかったので貼っておきます、ユーザのレビュー情報ですが 40mA 駆動の DC コンってことらしいです。
一番右は FENIX E0 です。
ちなみに ARC-P と FENIX E0 は評価用のノーマル仕様です。FENIX E0 とノンブランドは AAA なので、いずれも NiMH 1.2V での比較、ARC-P はリチウムAAA 1.7V での比較になります。
とりあえず、こんな感じ
いずれも照射条件などは同じですが、LENSER Moon が LR44 x 4 の DD と、今回の 500GS は Vf 3.2V と書かれてましたので、さすがにそれなりの電流を流してるんだろうと思います、それとレンズの集光効果で、レンズ部分はこの条件ではすべてサチってます (^_^)
あまりにも明るいので、感度を落として、同じく日亜の Jupiter の CR123 x 1 ライトと比べてみました。
左が LENSER 500GS で、右が GENTOS ジュピナです。これまた、右のはサチっちゃってるので、単純比較はできないのですが、○の明るさと大きさを同じになるように距離を調節していくとだいたい距離で2倍とちょっと離れたところで見た目に同じくらいになるので、ちょっと乱暴ですが明るさで5-6倍くらいじゃないかと。。。
それはともかくコイン電池仕様のちっちゃなライトでここまで明るくなるのはちょっと感動ものです。
見た目に明るいって感じることができるので。
<追記 07.08.19>
LENSER MOON の換装前と換装後の照度測定してみました。
それから doc さん、unkochan に教えていただいて、めでたく FENIX E0 の換装も成功しましたので、この 4 パターンとノンブランド改を追加して計5種の照度測定してみました。
相手が 5mm なのでかなり近い距離(50cm未満)での照度測定です。
注) LENSER は電池が違います、500GSの方が使い込んであります。
FENIX E0 は同じ電池でアルカリAAAです
</追記>
ちなみに LENSER Moon は処分品っぽいのを少し前に 1000 円くらいでゲトしてきたもので、ヘッドも接着されてなかったので、そのままはずして、LED 本体はソケットに差し込まれてるだけ。
INOVA の MicroLight も同じくソケット仕様なのでハンダごてすらいりません。
一応 LENSER の V2 MIGNON と V2 MICRO もハンダごてをにぎりしめ、結構苦労して交換してみましたが。。。見た目にそれほど劇的な変化がないので、ちょっと乙気味です。
しかも MIGNON は作業中にショートさせたまま通電させてしまったらしく、回路その他は無事でしたが、テールスイッチが逝っちゃいました。。。 orz
ドンキで500円で買えるので、まだ被害は少なくて済むんですが。。。
ノンブランド品は一応 DC コンなので、ハンダごて必須です、なんかよくわからないチップ抵抗とかが LED の足にべったりついてて、ちょっと手こずりましたが、なんとか同じように戻しておいたら、無事点灯してます (^_^)b
NiMH AAA で、リチウム電池の ARC-P より、眼で見て明るく感じるほど差があるので、照射パターンはちょっと汚いですが、なかなかたいしたものです。
あと E0 が簡単にバラせるといいんですけど、ちょっと私には無理っぽいです (^_^)
# 簡単にバラせる方法キボンヌ
doc さん、unkochan ありがとでした♪ この調子で精進するです(^^ゞ
ARC-P とか E0 とか 500GS バージョンでないかな♪
Protonもぜひ 500GS 版が欲しいですね
え～ お盆休みはブログもお休みして、帰省やら、仕事やら、してたわけですが、いくつかライト関係でも面白いネタはできたのですが、とりあえず手頃なところから。
遅ればせながら、日亜の 5mm の新しいやつ NSPW500GS-K1 b1W ってのを入手しました。
500CS の換装ネタが流行ってたころは、まだ MOD に手を出す前で、一年くらい前にやっとこさ 500CS を地元のお店(ボントンって大須のアメ横1号館2F)で買って、なんか十何年かぶりにハンダごてをひっぱりだした覚えがあります。
今回は 500GS ということで、通販でゲトしてみました。最近は(自分では)大人買い w で一気に 10 個買ってみたわけです。
# 以前は地元のお店というのもあり、2 個買って試してみては 5 個買い足したり、と、ちまちまやってました w
# 一個 200 円(+消費税)なんで 5 個でちょうど 1000 円って感じで買ってましたね
MOD とはいっても、あいかわらず工作系スキルが進歩しないので、お手軽に分解できるやつしか手をだせません。とりあえず、手持ちの 5mm 玉で簡単にバラせて、後々使えそうなやつを物色してみました。

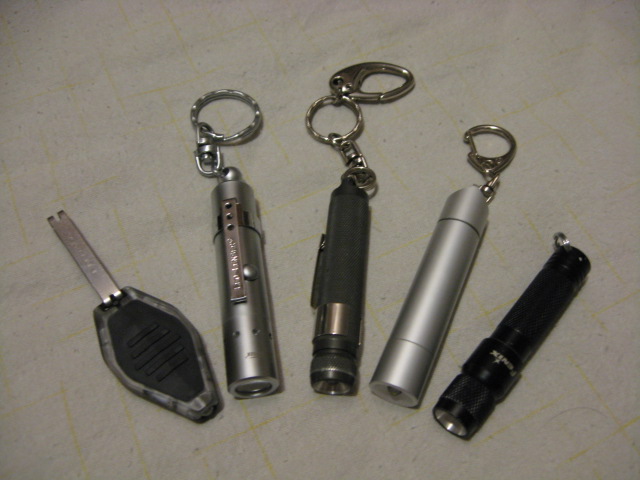

左から INOVA の MicroLight ? え～と調光というか回路のついてるやつです。もともと CS か BS かわかりませんが、それなりに明るいのが入ってます。調光は High, Low, Strobe の 3 段階切り替えですので、ただの 100 均ライトとはひと味違います w
次は LED LENSER Moon です。LR44 x 4 個で Moon レンズタイプです。似たようなで LR44 x 3 個で Moon レンズついてないやつも簡単にバラせたので、交換してみましたが、やはり LR44 x 4 個が圧倒的に明るいので、今回はこっちのみ。
真ん中は 5mm リファレンスの ARC-P です。最近の 7 ルーメンになる前のモデルですが、電池がリチウムのほぼ新品が入ってます。500CS の選別品ですが、1.7V 越えのリチウムで最新 500GS に挑みます
右から二番目はノンブランド品の 5mm + AAA + 昇圧回路という中華ライトです。LightHound で高評価だったので、昔、MOD 用に買っておいたものです。
LightHound見てみたら、商品ページが見つかったので貼っておきます、ユーザのレビュー情報ですが 40mA 駆動の DC コンってことらしいです。
一番右は FENIX E0 です。
ちなみに ARC-P と FENIX E0 は評価用のノーマル仕様です。FENIX E0 とノンブランドは AAA なので、いずれも NiMH 1.2V での比較、ARC-P はリチウムAAA 1.7V での比較になります。
| FENIX E0 | |
| ARC-P | |
| ノンブランド 500GS | |
| LED LENSER Moon 500GS改 |
|
| INOVA MicroLight 500GS改 High | |
| INOVA MicroLight 500GS改 Low |
とりあえず、こんな感じ
いずれも照射条件などは同じですが、LENSER Moon が LR44 x 4 の DD と、今回の 500GS は Vf 3.2V と書かれてましたので、さすがにそれなりの電流を流してるんだろうと思います、それとレンズの集光効果で、レンズ部分はこの条件ではすべてサチってます (^_^)
あまりにも明るいので、感度を落として、同じく日亜の Jupiter の CR123 x 1 ライトと比べてみました。
左が LENSER 500GS で、右が GENTOS ジュピナです。これまた、右のはサチっちゃってるので、単純比較はできないのですが、○の明るさと大きさを同じになるように距離を調節していくとだいたい距離で2倍とちょっと離れたところで見た目に同じくらいになるので、ちょっと乱暴ですが明るさで5-6倍くらいじゃないかと。。。
それはともかくコイン電池仕様のちっちゃなライトでここまで明るくなるのはちょっと感動ものです。
見た目に明るいって感じることができるので。
<追記 07.08.19>
LENSER MOON の換装前と換装後の照度測定してみました。
それから doc さん、unkochan に教えていただいて、めでたく FENIX E0 の換装も成功しましたので、この 4 パターンとノンブランド改を追加して計5種の照度測定してみました。
相手が 5mm なのでかなり近い距離(50cm未満)での照度測定です。
|
ノンブランド 500GS改 |
3840 |
|
FENIX E0 オリジナル |
1540 |
|
FENIX E0 500GS改 |
3090 |
|
LENSER MOON オリジナル |
6720 |
|
LENSER MOON 500GS改 |
9890 |
FENIX E0 は同じ電池でアルカリAAAです
</追記>
ちなみに LENSER Moon は処分品っぽいのを少し前に 1000 円くらいでゲトしてきたもので、ヘッドも接着されてなかったので、そのままはずして、LED 本体はソケットに差し込まれてるだけ。
INOVA の MicroLight も同じくソケット仕様なのでハンダごてすらいりません。
一応 LENSER の V2 MIGNON と V2 MICRO もハンダごてをにぎりしめ、結構苦労して交換してみましたが。。。見た目にそれほど劇的な変化がないので、ちょっと乙気味です。
しかも MIGNON は作業中にショートさせたまま通電させてしまったらしく、回路その他は無事でしたが、テールスイッチが逝っちゃいました。。。 orz
ドンキで500円で買えるので、まだ被害は少なくて済むんですが。。。
ノンブランド品は一応 DC コンなので、ハンダごて必須です、なんかよくわからないチップ抵抗とかが LED の足にべったりついてて、ちょっと手こずりましたが、なんとか同じように戻しておいたら、無事点灯してます (^_^)b
NiMH AAA で、リチウム電池の ARC-P より、眼で見て明るく感じるほど差があるので、照射パターンはちょっと汚いですが、なかなかたいしたものです。
# 簡単にバラせる方法キボンヌ
ARC-P とか
Protonもぜひ 500GS 版が欲しいですね
