少し前に LED 換装してみたときのネタです
去年から話には聞いてて、やってみたかったんです
元ネタはここ

このころはまだ fifth unit ですねぇ (^_^;) このあと DealExtreme と Kaidomain に分裂して、現在はお互いに under attack 中と。。。ホント迷惑です -> DOS しかけてる人たち??

で、$10 Cree が騒がれたころにオリジナル 1W Elly が送料込みで $7 ちょいだったので、注文してみたんですが、まずは 1 本注文したやつが届いたので、ちょっといじってみた、というわけです

IMG_1939.JPG MXDL 1W Elly
オリジナル

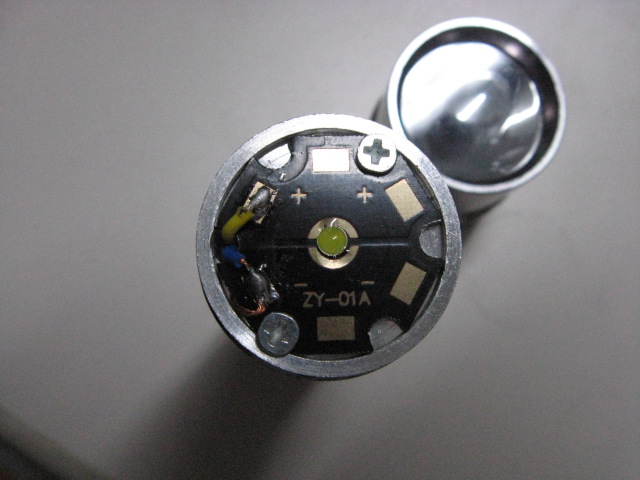

IMG_1943.JPG こんなスター基板付きLED

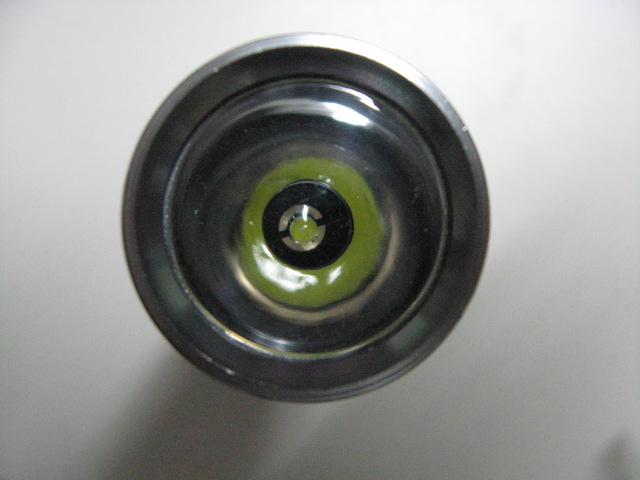

IMG_1945.JPG リフはプラでつるつる
微妙にセンタずれ

実際、$10 Cree は Kai と DX と両方で 1 本づつオーダしてたんですが、届いたのが Kai が先。
ただしオリジナル 1W Elly のボディのネームを無印にして、Cree をのっけただけのガタガタのもの。
DX はちゃんとボディにレーザでネーム刻んで、かつ、リフを OP タイプに変更してきてました。

# あとで写真とって貼ってみたいと。。。

で、この 1W Elly のいいところは AA 1 本で駆動できるコンバータがついてて、かつ、スター基板がすっぽり収まる着脱可能なヘッド。CPF の記事によると 350mA 仕様らしく、電圧と LED の Vf によっては 400mA 近く流せるとのこと。

MOD 初心者には実に手頃な一品です (^_^;)

ということで、これまた DX で買ってみた SSC P4 U bin スター をつけてみました。

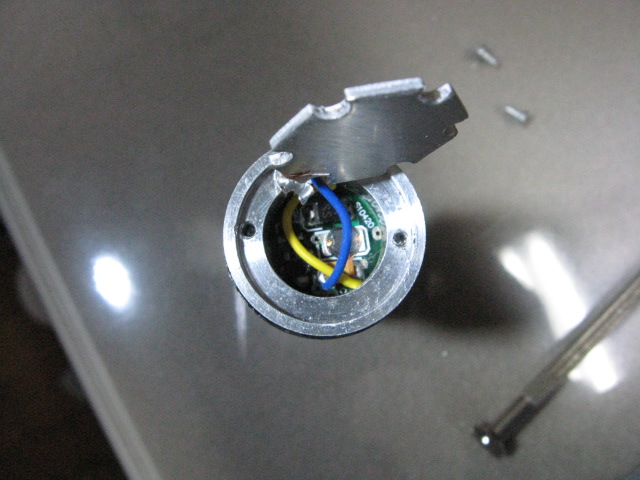

IMG_1946.JPG こんなDCコン入ってます
MOD初心者だとこっから先はブラックボックス扱いです (^_^;)

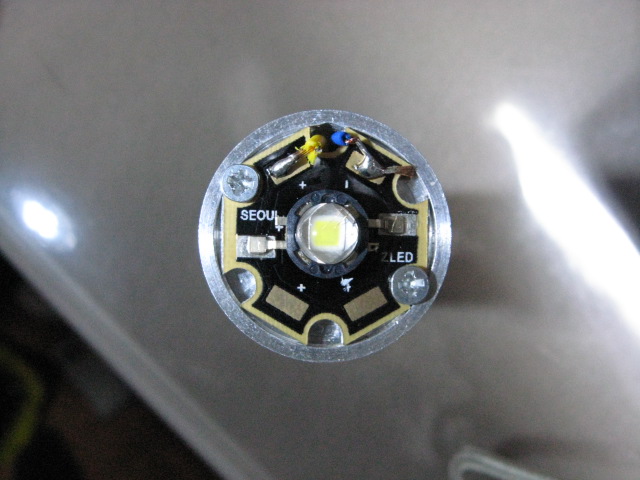

IMG_1947.JPG 半田2箇所とネジ2個
あっというマですネ

ということで、実に書くこともないくらいです
# エミッタ単体だと、どっちが + ? とか調べないといけないですけど、スター基板付きなんで簡単♪

照射はこんな感じ

IMG_1937.JPG MXDL 1W Elly
オリジナル
NiMH
IMG_1948.JPG MXDL 1W Elly
SSC P4 改
NiMH

微妙にセンタずれのままですが (^_^;) 思った以上に明るくてびっくりです。

Cree 版はせっかくなので Kai 版と DX OP リフ版とで、比較してみたいかな。。。
いつになるかわからないけど続く。。。
